Interne und externe Prüfungen mit Sondermesstechnik
Fahrbares Dichtprüfsystem für die Brennstoffzelle, bei dem der Stack das elektrochemische Zentrum der Brennstoffzellenantriebstechnik ist. Er besteht aus vielen in Reihe geschalteten Zellen, die die Energieumwandlung durchführen. Die Zellen bestehen wiederum aus jeweils einer Kathode, einer Anode sowie einer dazwischenliegenden festen oder flüssigen Trennschicht, dem sogenannten Elektrolyten.
Das Gehäuse um den Stack dient dazu, ihn vor externen Einflüssen zu schützen. Es fixiert die Komponenten des Stacks in seinem Innenraum, um deren störungsfreie Funktion zu gewährleisten.

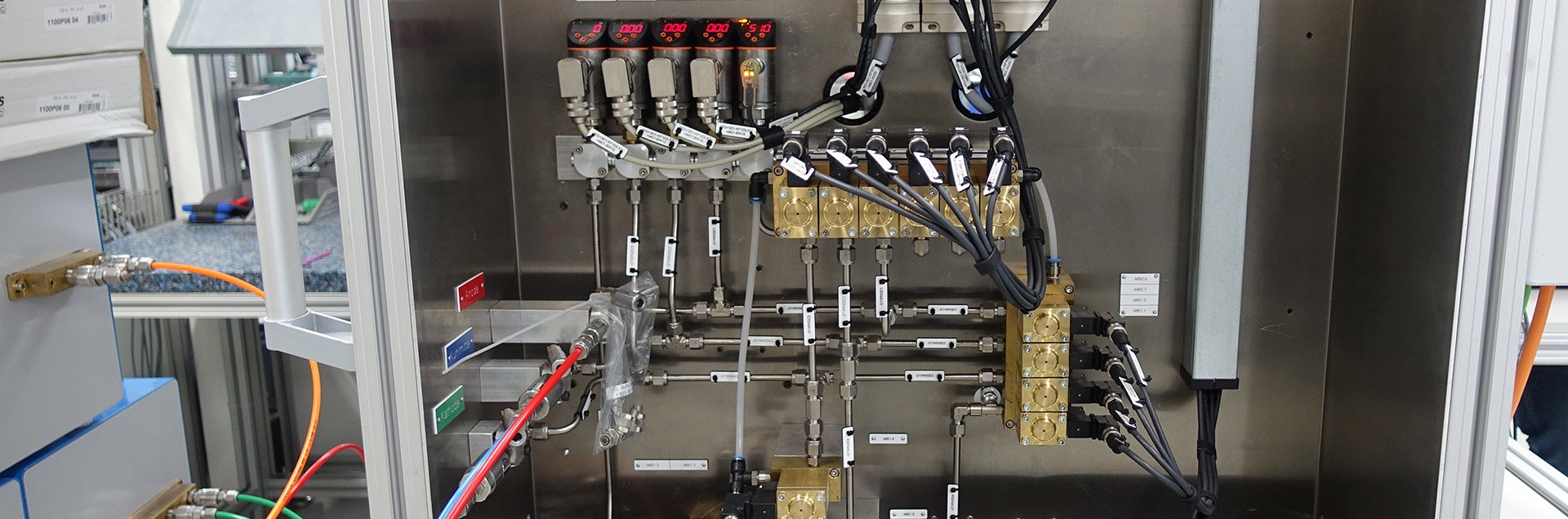

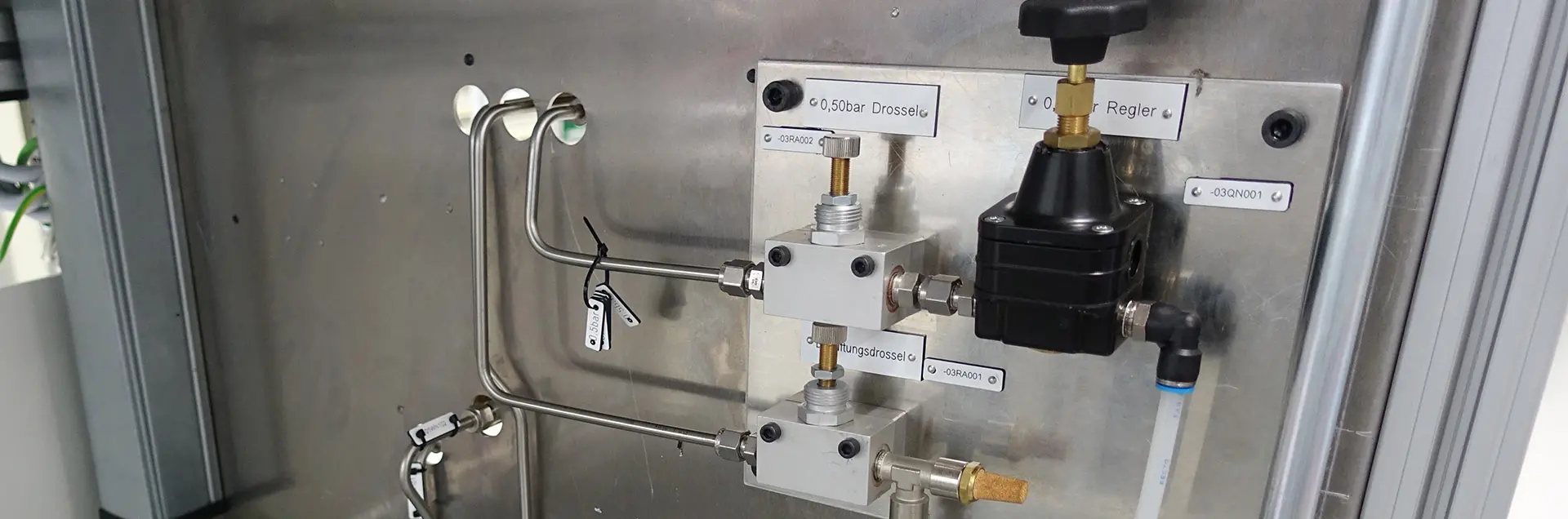

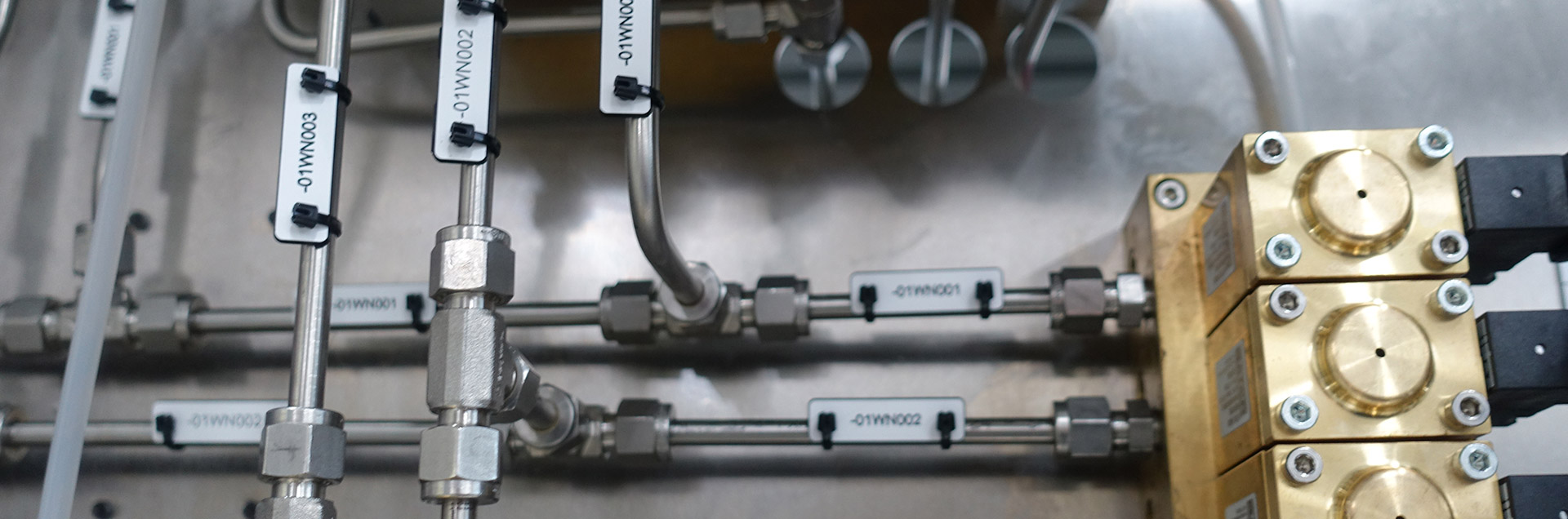

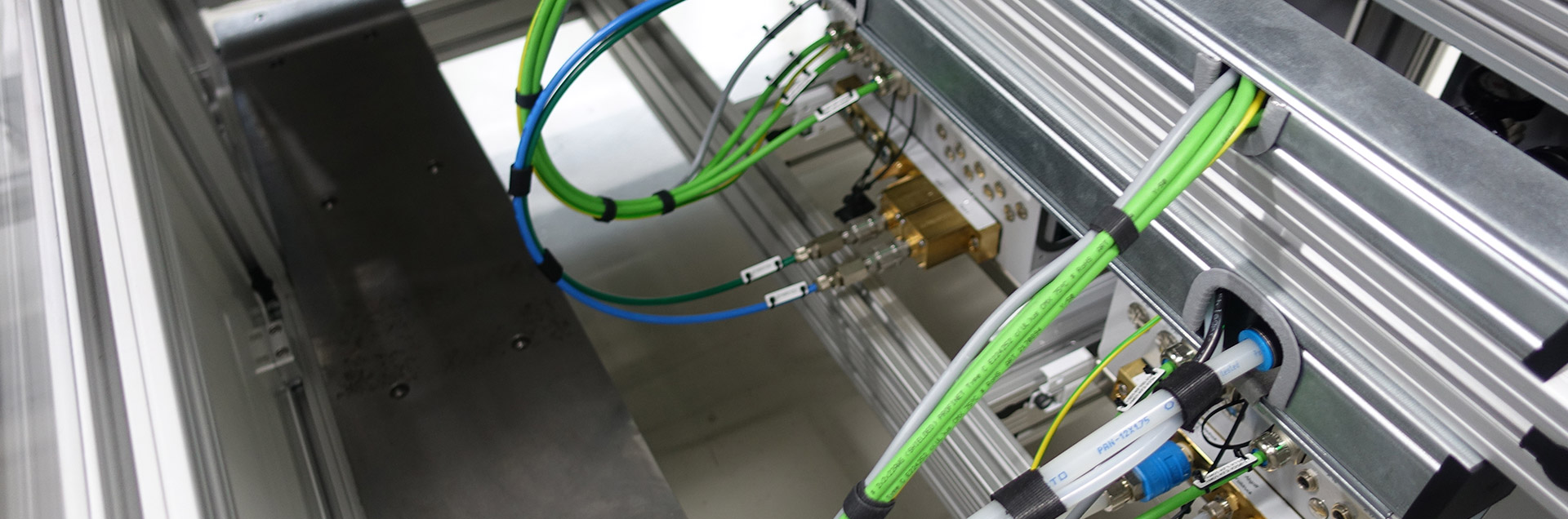

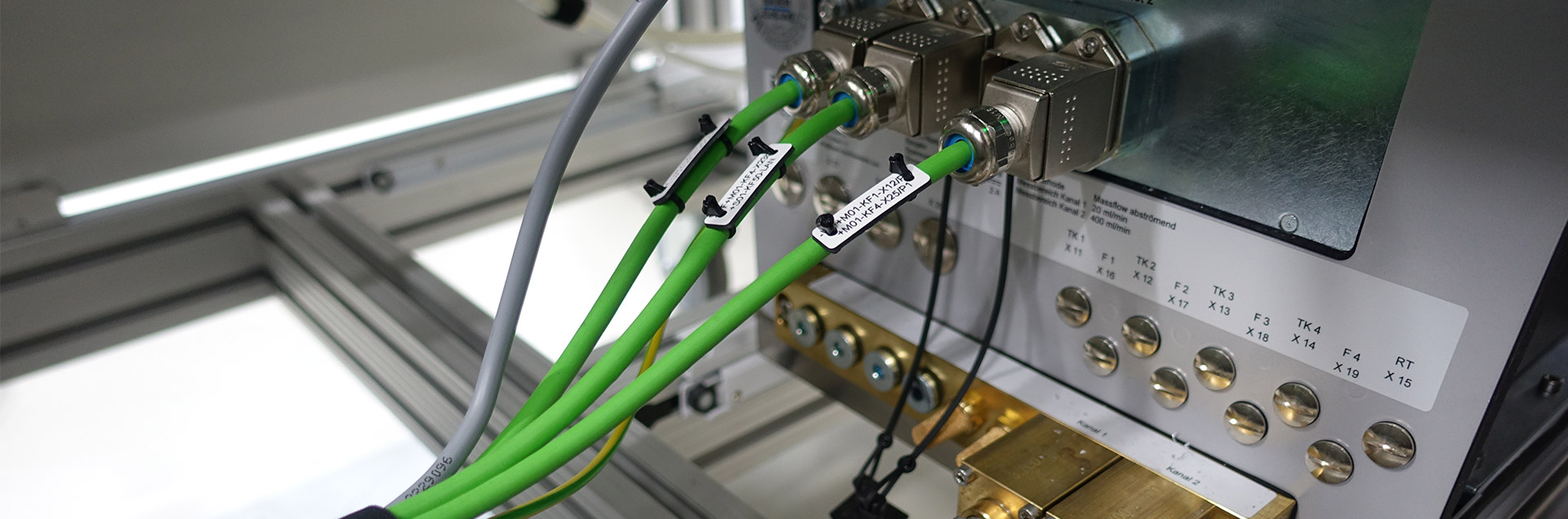

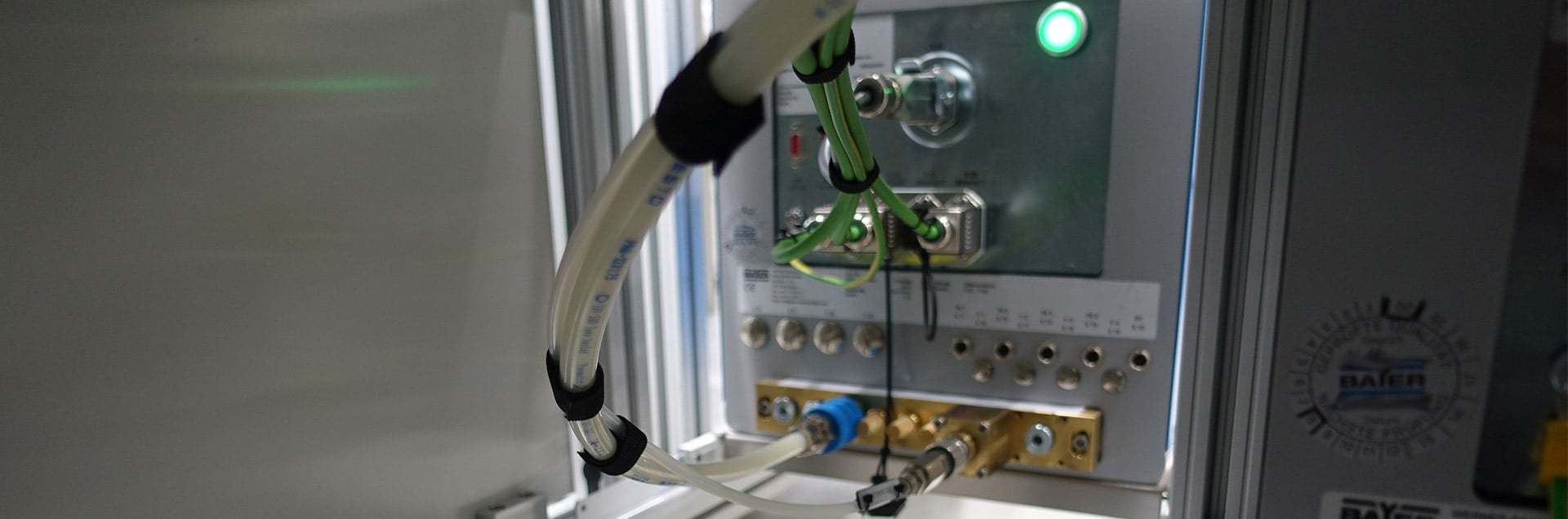

In einer Pilotlinie für eine Brennstoffzellenmontage wird an einem halbautomatischen Arbeitsplatz der Stack mit Luft dicht geprüft. Die Prüfungen laufen nach Anwahl durch das übergeordnete System vollautomatisch ab. Hierzu misst das Prüfsystem nach einer Grobleckprüfung die Dichtheit aller Räume im Stack nach außen (externe Prüfung) und in einem zweiten Schritt die Dichtheit der Räume zueinander (interne Prüfung), für die eine eigens dafür entwickelte Messtechnik zum Einsatz kommt.
Nachdem am Stack ein Montagevorgang erfolgt ist, wird eine weitere Prüfung nach außen durchgeführt.
In einem zweiten Schritt findet die Stack-Gehäusemontage statt. Das Gehäuse wird daraufhin ebenfalls nach außen dichtgeprüft. Das Prüfsystem leitet die Messergebnisse in Verbindung mit der Werkstücknummer an das übergeordnete System weiter.
